几种常见的钢结构包边

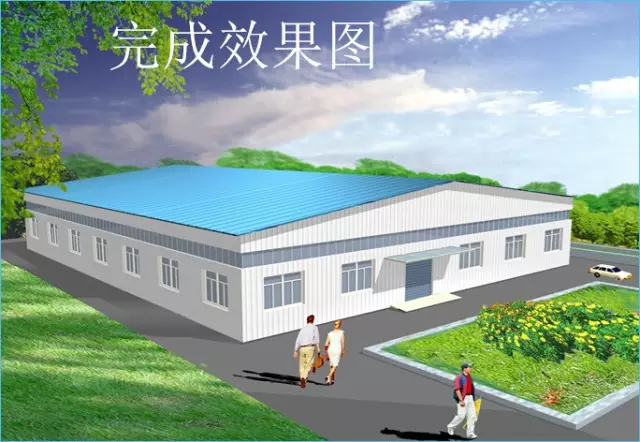

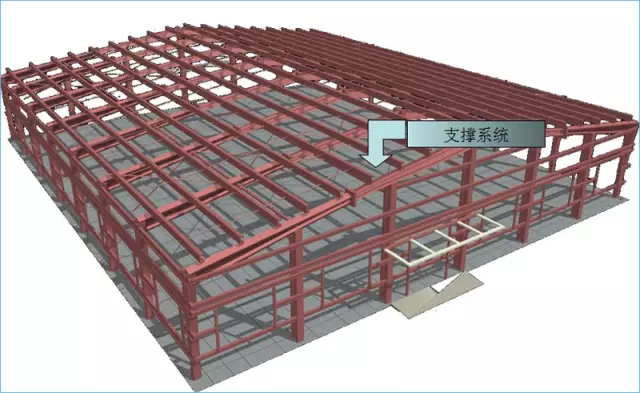

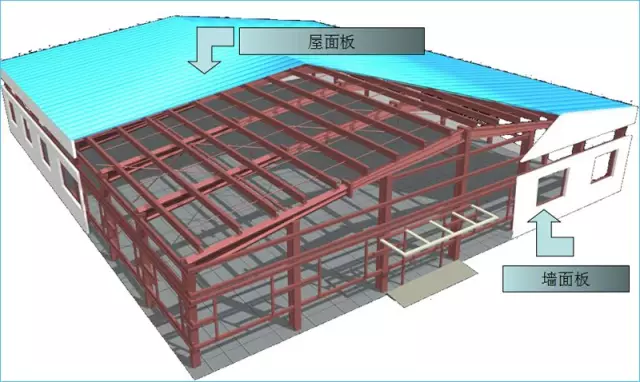

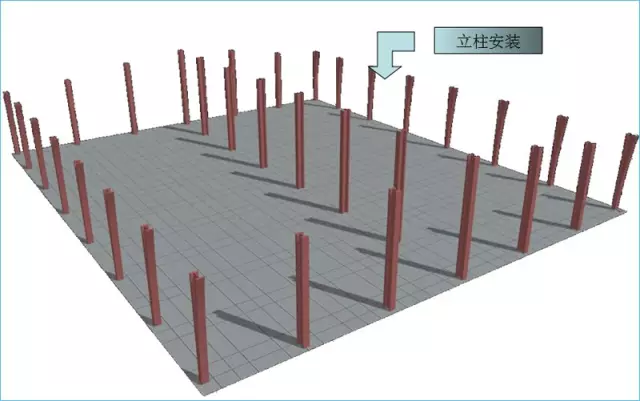

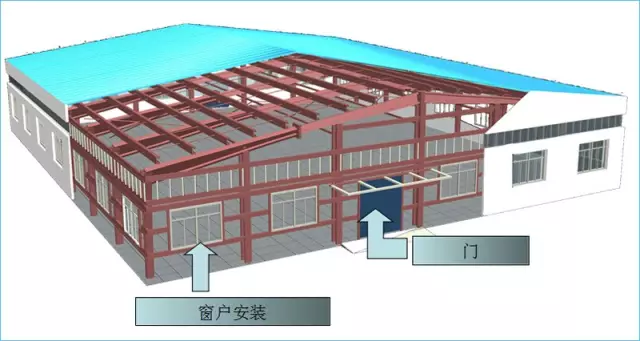

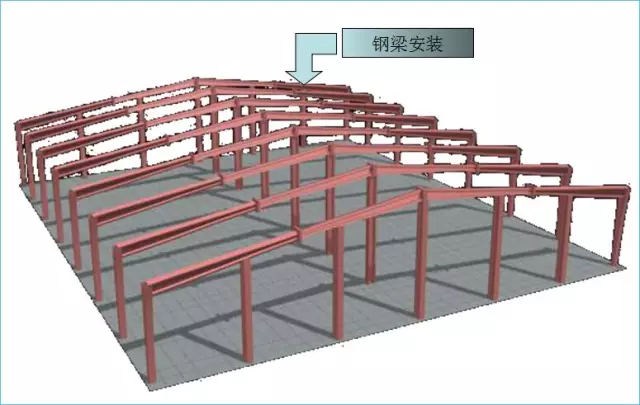

一、钢结构系统概述


二、几种典型的常用包边

1. 屋面系统(脊瓦、封檐、封稍、天沟)

2. 墙面系统(垂直包边、机制内角、外角、U形槽、墙面泛水、搭接缝)

3. 门窗系统

4. 其他(通风器、承重板、特殊版型)

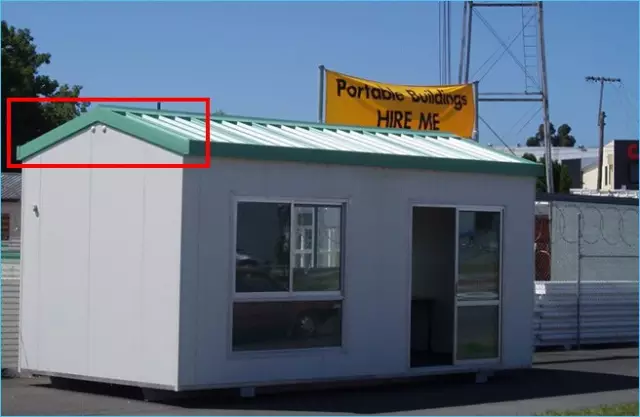

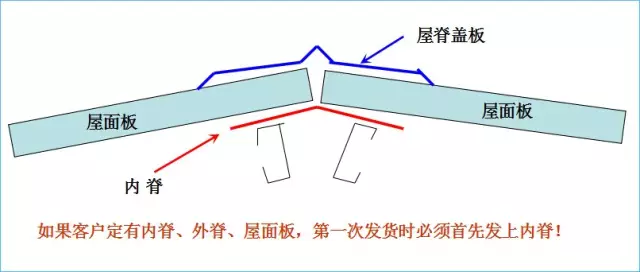

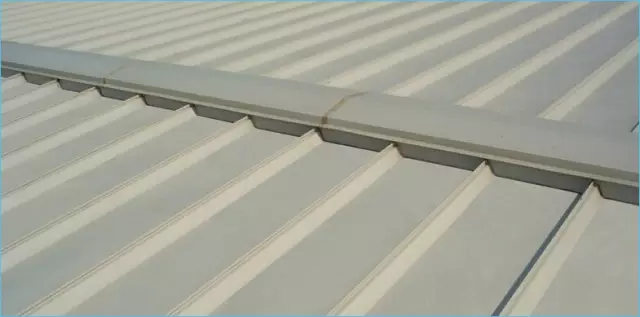

1屋面系统包边——脊瓦

学名:屋脊盖板



位置:屋脊最高处,两屋面板搭接的地方。

作用:防止屋顶漏水。

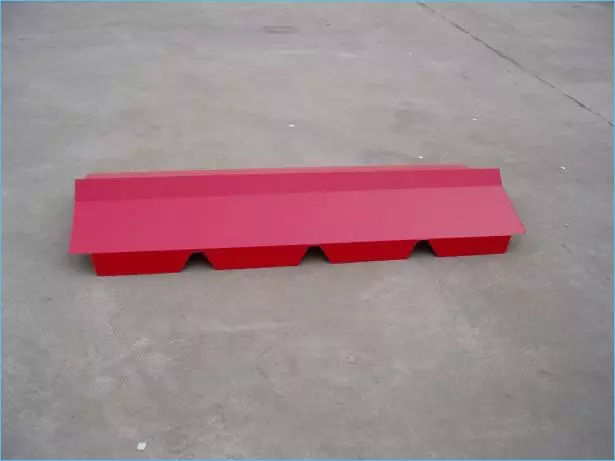

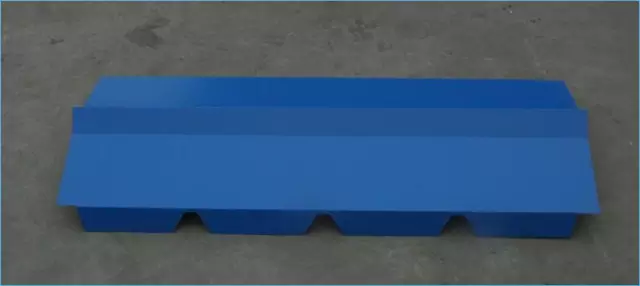

定尺脊瓦

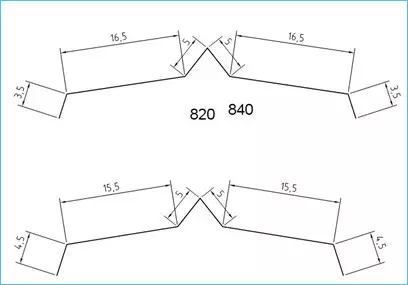

820型、840型、950型、980型、930型、1000型脊瓦

用于屋脊

厚度:0.4mm-0.6mm

长度:

820型:  2米/块

840型:  2米/块

950型:  0.985米/块

980型:  1.007米/块

930型:  0.97米/块

1000型:1.02米/块

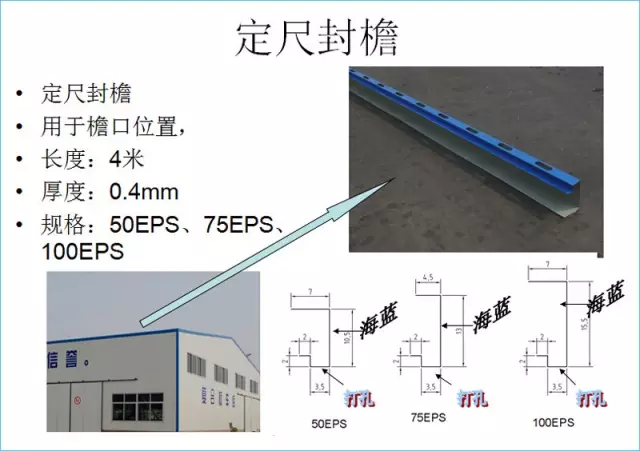

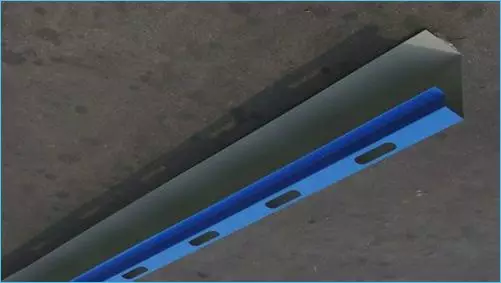

2屋面系统包边——封檐

学名:檐口收边



位置:屋面板靠近檐口处末端。

作用:1. 挡住复合板芯材;

        2. 利于集中排水。

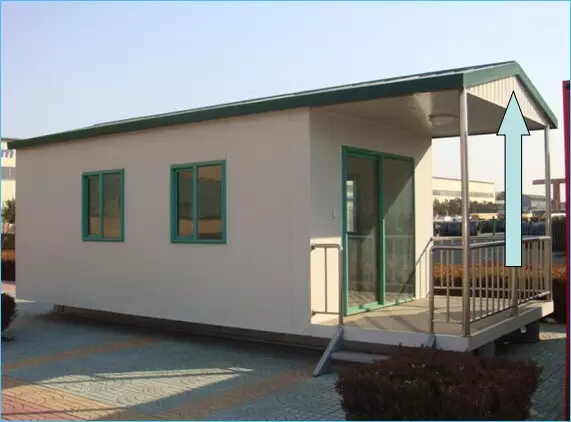

3屋面系统包边——封稍

学名:无



位置:山墙处屋面板与墙面板搭接处。

作用:1. 挡住复合板芯材;

        2. 防止雨水从搭接缝渗入钢结构内部。


不定尺折弯件

封梢:用于山墙与屋面连接处,根据实际工程情况定尺寸

厚度:一般0.4-0.8mm




4屋面包边系统——天沟

天沟的分类:



按照位置分:1. 两跨连接处的天沟,

                 2. 屋檐处的天沟。

按照是否外露分:内天沟和外挂天沟

天沟的作用:排水。

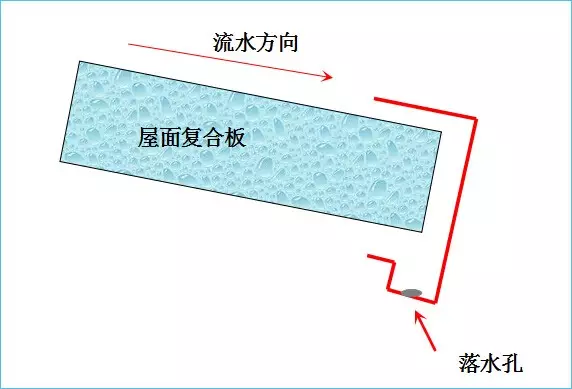

4.1 两跨连接处的天沟,内天沟


4.2 屋檐处的天沟,内天沟

这种形式的屋面怎么排水?


4.3 屋檐处的外挂天沟

作用:便于集中排水,收集雨水重复利用。




5墙面系统包边——垂直包边

作用:



1. 装饰

2. 防水


5.1  机制内角、机制外角

用途:1. 小型板房的墙角

        2. 屋面板与墙面板的接触缝隙


5.2   U形槽(机制U形槽、热板U形槽)

用途:1. 小型板墙面板的两端封头

        2. 避免复合板与地面或砖墙接触的地方腐蚀。

        3. 简易板房固定墙面板用。


不定尺折弯件

U型槽

按材料有:热板、镀锌板、不锈钢等

通常用于门口包边,热板可作油漆处理


定尺U型槽

用于窗口或门口,边部叠边防水好,更好防腐蚀。

长度:6米

厚度:0.4

规格:50mm,75mm,100mm




6墙面系统包边——墙面泛水

位置:有砖墙的工程,砖墙与墙面板连接处。



用途:防水





7横向铺板的竖向搭接缝

位置:墙面板横装时,两块横装板对接的地方。



作用:防水,装饰!

常用于幕墙保温板、横装板(1000型及隐藏式聚氨酯板)

横装板工程实例



7.1 门窗系统包边----简易包边


7.2  门窗系统包边----窗户包边(立体效果)


窗口左、右、下包边(俯视图)





8承重板附件——封头板
